Beschreibung
Anwendung
Bei Bahnen, die mit Gleichstrom betrieben werden, wird die Fahrschiene als Rückleiter für den Fahrstrom genutzt. Die Schiene ist gegen das Erdreich isoliert, da sonst auftretende Streuströme Korrosion an Gebäuden und Anlagen auslösen.
Der durch die Schiene fließende Rückstrom führt durch den elektrischen Widerstand der Schiene zu einer Potentialdifferenz gegenüber der Erde. Diese Potentialdifferenz kann als Spannung zwischen der Schiene bzw. dem Fahrzeug und Bauwerken bzw. der Erde abgegriffen werden. Diese Spannung ist potenziell gefährlich für Personen. Deshalb ist es lt. DIN EN 50122 vorgeschrieben, ab einem definierten Schwellwert diese Spannungen abzubauen. Dies geschieht über einen temporären Kurzschluss zwischen den Schienen und der umgebenden Erde.
Beschreibung

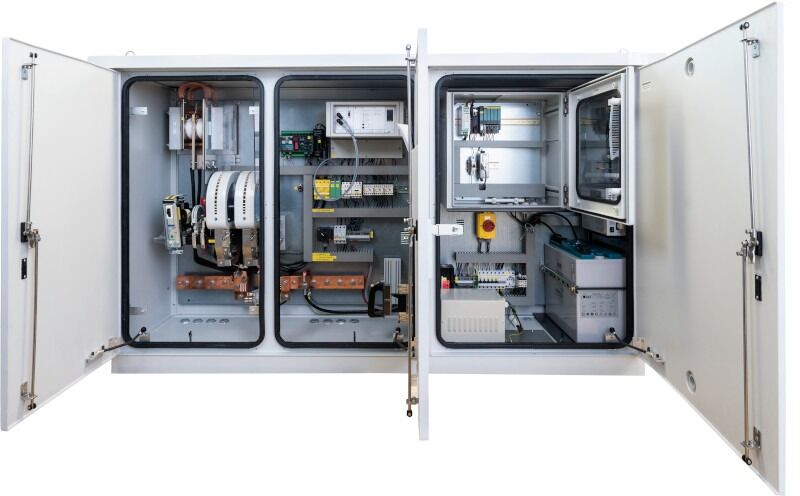

Der WITT EscS 7 | SBE ist ein selbständig rückstellender Erdungskurzschließer zum Schutz von Gebäuden und Objekten wie z.B. Brücken. Er erfüllt als einziges auf dem Markt vorhandenes Produkt die neuesten Anforderungen der DIN EN 50122-1 und der DIN EN 50122-3. Somit werden nicht nur Gleich- und Wechselspannungen, sondern auch die Überlagerungen dieser beiden Spannungsarten zwischen Rückleiter und Erde überwacht. Die Kombination aus antiparallel angeordneten Thyristoren und einem Leistungsschütz garantiert eine niedrige Schaltzeit sowie eine hohe Stromtragfähigkeit. Dieser Erdungskurzschließer ist in besonders kompakter Bauform ausgeführt.
Der WITT EscS 7 hat eine Zulassung durch das Eisenbahnbundesamt (Kenn- Nr.: 3343340/0/016).
Funktion
Bei Überschreitung der eingegebenen Spannungskurve springt der Erdungskurzschließer an, d.h. nach Eintritt der Einschaltkriterien werden zeitgleich die Thyristoren gezündet und das Schütz geschaltet. Die Thyristoren schalten in wenigen Millisekunden; das Schütz hat eine Schließzeit von ca. 60 ms. Mit dem Zünden der Thyristoren bricht die Spannung auf wenige Volt zusammen. Die Thyristoren bleiben gezündet, bis das Schließen des Schützes anhand der Stellung der Hilfskontakte des Schützes erkannt wurde. Danach werden die Thyristoren gelöscht. Damit übernimmt das Schütz die Last.
Die unter dem Reiter „Technische Daten“ beschriebenen Eigenschaften enthalten auch mögliche Optionen die wir für das Produkt anbieten. Bei Interesse fragen Sie uns.
